referenz progroup
Mehrere automatische Hochregallager für Wellpappenformate bei Progroup
Mit Hightech-Anlagen, die weltweit zu den schnellsten zählen, produziert Progroup im Kerngeschäft Wellpappformate. Eine eigene Papierproduktion und eigene Dienstleistungsgesellschaften leisten Prozessoptimierung an 12 Standorten in Europa. Stark expandierend und hoch spezialisert arbeitet Progroup seit vielen Jahren mit HÖRMANN Intralogistics zusammen, um zukunftsgerechte Intralogistik-Konzepte zu realisieren.
Automatisches Hochregal-Kanallager in Schüttorf, Deutschland
In Schüttorf/Niedersachsen errichtete Progroup das größte und modernste Wellpappenformatwerk Europas mit einer Wellpappenanlage von 3,30 m Arbeitsbreite, einer Geschwindigkeit von bis zu 400 m/min und einer Produktionsmenge von 140.000 t/a. Zwischen der CIM-gesteuerten Wellpappenproduktion (Computer Integrated Manufacturing System) und dem Versand installierte HÖRMANN Intralogistics ein Hochregallager mit Pufferfunktion.
Die auf der WPA produzierte, aufeinandergeschichtete Wellpappe wird sofort abtransportiert, auftragsbezogen und je nach Format auf bis zu drei Unterpaletten aufgesetzt, ladungsgesichert und im Hochregallager zwischengespeichert. Vor der Einlagerung werden die Ladeeinheiten vermessen, zentriert und ausgerichtet. In Abhängigkeit von vorgegebenem Auslagertermin und Auftragszugehörigkeit entscheidet HiLIS, wo das Ladegut eingelagert wird.
Highlights
- 3-gassiges Hochregal-Kanallager mit 13 Ebenen und 13.000 Stellplätzen
- 3 hochdynamische Regalbediengeräte in Einmastbauweise mit einer Hubgeschwindigkeit von bis zu 2 m/s und variablen Beschleunigungswerten
- Automatisches Handling nahezu aller Stapelabmessungen (max. Abmessung von 2,5 x 1,8 x 2,2 m, mit max. 3 Unterpaletten oder palettenlos)
- Spezielle Kanalfahrzeuge für Längs- oder Quereinlagerung von Wellpappenstapeln
- Intelligente Pärchenbildungsstrategien mit dem HiLIS Warehouse Management System
- Logische Quadrantenverwaltung des Lagers zur Leistungsoptimierung
- Millimetergenaue Verwaltung und Positionierung der Stapel in den Kanälen zur optimalen Volumennutzung
- Kürzeste Bereitstellungszeiten und flexible Beladung von ca. 100 LKW pro Tag
- Ein-/Auslagerleistung von 120 / 150 Einheiten pro Std.
- Betriebszeit von 24 Std./Tag und 7 Tagen/Woche

Automatisches Hochregal-Kanallager in Offenbach, Deutschland
Am Progroup Standort in Offenbach entstand in neuer rekordverdächtiger Bauzeit von nur neun Monaten ein hochmodernes Wellpappenformatwerk für die Herstellung von Schwerwellpappe. Um größtmögliche Flexibilität hinsichtlich Maschinenauslastung und verschnittoptimierter Produktion zu gewährleisten, entschied man sich auch hier für ein dreigassiges Hochregallager in Kanaltechnik.
Highlights
- Hochdynamische Regalbediengeräte mit 2 Kanalfahrzeugen für Großformate mit einer Hubgeschwindigkeit von bis zu 2,0 m/s
- Kamerabasiertes Feinpositionierungssystem mit Teach-in-Funktion
- Millimetergenaue Verwaltung und Positionierung der Stapel in den Kanälen zur optimalen Volumennutzung
- Einlagerung von Formaten von 1,2 x 0,8 m bis 4,2 x 2,5 m
- Großformatige Stapel werden auf bis zu 9 Unterpaletten aufgesetzt
Automatisches Hochregal-Kanallager in Strykow, Polen
Bei Progroup in Strykow errichtete HÖRMANN Intralogistics ein Hochregallager in Kanaltechnik als Puffer zwischen der Wellpappenherstellung und dem Versand. So kann höchst verschnittoptimiert produziert und die Kunden just-in-time beliefert werden.
Highlights
- 3-gassiges Hochregal-Kanallager mit 13.000 Stellplätzen
- 3 hochdynamische Regalbediengeräte
- Spezielles Kanalfahrzeug für den Transport mit bis zu drei Unterpaletten oder palettenlos
- Millimetergenaue, kamerabasierte Fachfeinpositionierung mit Teach-in-Funktion
- Handling und Lagerung unterschiedlicher Formate mit und ohne Unterpalette
- Ein-/Auslagerleistung 120 / 150 Einheiten pro Std.
- Mittlere Verweildauer im Lager weniger als 24 Stunden
- Direkte Verladung der Stapel von der Fördertechnik in die Lkw
Automatisches Hochregallager in Ellesmere Port, Großbritannien
Eine Besonderheit des Intralogistik-Konzeptes bei Progroup in Ellesmere Port ist die Kombination von umreiften Wellpappformaten auf Palette und nicht umreiften Wellpappformaten ohne Unterpalette. Unterschiedliche Fachtypen im Hochregallager ermöglichen eine voll flexible und volumenoptimale Belegung mit Packeinheiten in unterschiedlichsten Kombinationen.
Highlights
- 4-gassiges Hochregallager: 96,7 x 48,2 x 33 m (L x B x H)
- 4 Regalbediengeräte in 2-Mast-Konstruktion
- 2 RBG mit 1 Lastaufnahmemittel – Pärchenfaktor 100 %
- 2 RBG mit 2 Lastaufnahmemittel – Packeinheiten in Tripeln
- Stellplatzkapazität ca. 14.436 Paletten
- Transport und Lagerung unterschiedlicher Formate mit und ohne Unterpalette
- Kamerabasierte Fachfeinpositionierung
Automatisches Hochregallager in Eisfeld / Thüringen, Deutschland
Highlights
- 3-gassiges Hochregallager: 89,9 x 37,1 x 35 m (L x B x H)
- 2 Regalbediengeräte mit 6 Teleskopgabeln
- 1 Regalbediengerät mit 3 Teleskopgabeln
- Stellplatzkapazität ca. 10.563 Paletten
- Transport und Lagerung unterschiedlicher Formate mit und ohne Unterpalette
- Intelligente, volumenoptimierte Lagerstrategien mit HiLIS
- Kamerabasierte Fachfeinpositionierung
Gemeinsam mit HÖRMANN Intralogistics haben wir erstmalig in der Wellpappenbranche ein vollautomatisches Hochregallager mit direkter Online-Anbindung an die Wellpappenanlage realisiert. So entstand ein wegweisendes, durchgängig vollautomatisches Intralogistik-Konzept von der Wellpappenproduktion bis zur Zwischenpufferung im HRL und der LKW-Beladung.
Jürgen Heindl
Vorstandsvorsitzender, Progroup AG
Referenz Green Bay
Hochregallager für Papierrollen bei Green Bay Packaging, USA
Green Bay Packaging Inc. hat sich auf individuelle Wellpappe-Verpackungen, Faltkartons und Selbstklebeetiketten spezialisiert. Mit ihrer Philosophie, auf Kundenwünsche zugeschnittene, kreative Lösungen herzustellen, ist das Unternehmen aus Green Bay Wisconsin ein Premium-Anbieter in den USA. Mehr als 3.000 Mitarbeiter arbeiten an Standorten in 15 US-Staaten sowie in Mexiko. Im Zuge einer Werkserweiterung bei der Haftmaterial Division von Green Bay in Wisconsin entstand ein neues Hochregallager für Papierrollen und versandfähige Palettenware. Es ist mit fahrerlosen Transportsystemen (AGV) direkt an die vorhandenen Beschichtungs- und Schneideanlagen sowie an die neu entstandenen Produktionsbereiche angebunden. HÖRMANN Intralogistics realisierte das neue, imposante Hochregallager inklusive der anbindenden Förder- und Handlingstechnik und zwei verschiedenen AGV-Systemen als Generalunternehmer.
Konzept
Besondere Herausforderungen des zweigassigen Kanallagers waren der Transport und das Handling unterschiedlichster Ladeeinheiten mit Gewichten bis zu 5 to. Mit mehreren innovativen Entwicklungen, wie den unterschiedlichen Rollenmanipulatoren, Slaveboarduntersetzeinrichtungen, speziellen AGV mit Dornaufnahme und Querverteilerwagen mit Powercaptechnologie erfüllte HÖRMANN Intralogistics alle Projektanforderungen. Dazu gehören auch die voll flexiblen Ein- und Auslagerstrategien mit drei Regalbediengeräten. In jedem Lagerkanal können sowohl Papierrollen als auch unterschiedliche Palettentypen mit Fertigware gelagert werden. Dabei ist eine Gasse des Hochregallagers (HRL) mit zwei Regalbediengeräten (RBG) auf einer Fahrschiene und eine Gasse mit einem RBG ausgerüstet.
Die Regalbediengeräte sind mit je zwei Kanalfahrzeugen ausgestattet, die einzeln (bei kleineren Paletten) oder gemeinsam (bei Systempaletten für schwere Rollen) ausfahren können. Die mittlere Regaleinheit kann von beiden Gassen bedient werden und stellt somit eine redundante Versorgung der Produktion mit Rollen sicher. Die Regalscheiben sind 2-fach, 4-fach oder 6-fach tief, um flexibel auf unterschiedliche Artikelmengen zu reagieren. Auch die Breiten
der Lagerkanäle variieren zwischen 1.000 mm und 2.200 mm zur besseren Raumnutzung. Alle Regalbediengeräte sind mit einer selbstlernenden Fachfeinpositionierung ausgerüstet, mit der die Kanäle millimetergenau angefahren werden können.
Im Wareneingang werden die Rohmaterial-Rollen mit einem Linienportal auf die Systempalette abgelegt. Dabei wird die Rolle vermessen, mit den avisierten Daten abgeglichen, zum HRL transportiert und eingelagert. Wenn die Produktion Rohware benötigt, fordert sie über das HÖRMANN intra Logistics System HiLIS eine Auswahl von Rollen an, aus der HiLIS diejenige ermittelt, die für die RBGs am einfachsten und schnellsten zugänglich ist. Damit können Umlagerungen vermieden werden. Nachdem das RBG die von HiLIS vorgegebene Rolle ausgelagert hat, wird diese über Fördertechnik zu einem weiteren Portal gebracht.
Dieses entnimmt sie von der Systempalette und setzt die Rolle für ein fahrerloses Transportfahrzeug (Automated Guided Vehicle AGV) ab. Das AGV transportiert die Rolle dann direkt auf den Skate des Abrollers in der Produktion. Der Rückweg der fertig beschichteten Rollen ins Lager erfolgt in umgekehrter Reihenfolge. Das HiLIS WMS verwaltet und steuert alle Materialflussprozesse und kommuniziert über Schnittstelle mit dem Green Bay HOST. Über die HiLIS Visualisierung ist permanente Transparenz und schnelle Fehlerdiagnose im Störfall gewährleistet.
Flexible Schnittstellen und innovative Techniken
Das Warehouse Management System HiLIS koordiniert nicht nur die Materialbewegungen zwischen Lager und Produktion. Eine spezielle Schnittstelle zwischen HiLIS, AGV, Produktionsmaschinen und Fördertechnik erlaubt das Mitführen von Rollen- und anderen Produktionsdaten parallel zum körperlichen Transport.
Da das für einen automatischen Transport notwendige Lastaufnahmemittel nicht am Markt verfügbar war, entwickelte HÖRMANN Logistik in Zusammenarbeit mit dem Hersteller eine Sonderlösung. Dieses innovative Dorn-AGV ist in der Lage, einen Satz geschnittene Rollen von 1.400 mm Rollenbreite und 2 to Gewicht direkt vom Rollenschneider aufzunehmen und vollautomatisch an vielen verschiedenen Abnahmeplätzen in der Verpackung abzugeben. So wird Schneiden und Verpacken ohne Mehrfachhandling zeitlich entkoppelt.
Bei der Anbindung des Packbereichs an das Lager kreuzt der bodenebene Transport einen Hauptverkehrsweg. Die speziell entwickelten Verteilerwagen werden über WLAN Datenverbindung gesteuert und erhalten die elektrische Energie aus PowerCaps (Kondensatoren). Da die PowerCaps nur wenige Sekunden für eine Ladung benötigen, können sie bei Übergabe der Palette geladen werden, ohne dass eine Wartezeit anfällt. Zudem sind die Kondensatorblöcke wartungsfrei und von hoher Lebensdauer.
Highlights
- 2-gassiges Hochregallager in Silobauweise: 176 x 26 x 25 m (L x B x H)
- Lagerung doppelt tief bis 6-fach tief
- Gemischte Lagerung von Papierrollen und Fertigware auf Paletten
- Lagerkapazität: 12.800 Paletten oder 6.370 Rollen
- 3 automatische Regalbediengeräte (gassengebunden) mit je zwei Kanalfahrzeugen
- 3 automatische Rollenhandlingsportale, zwei jeweils voll redundant
- 4 AGVs für liegenden Rollentransport
- 3 AGVs mit Spezialaufnahme (Dorn) für geschnittene Kundenrollen
- Verteilerwagen zur Querung von Staplerverkehrswegen mit Powercaptechnologie
- HiLIS WMS
- Just-in-time Versorgung der Produktion
In order to remain a viable option in our marketplace, we looked for means to increase speed and throughput, handle greater roll weights, maximize quality and minimize waste. HÖRMANN Intralogistics provided the internal expertise and a network of capable suppliers to enable us to realize a highly customized and efficient system.
Green Bay
Project Team
Referenz Liebensteiner Kartonagen
Neubau und Erweiterung Hochregallager sowie Neubau Rohwarenlager bei Liebensteiner Kartonagen
Das Liebensteiner Kartonagenwerk verarbeitet Wellpappenformate in fertige Verpackungen und hat sich mit individuellen Verpackungslösungen einen hervorragenden Namen gemacht. Das Familienunternehmen bietet von der attraktiv bedruckten Konsumgüter-Verpackung bis hin zu Schwergut- und Transportverpackungen ein breites Spektrum. Am Standort in Plößberg maximierte HÖRMANN Intralogistics die Lagerkapazität durch ein neues Hochregallager und dessen Erweiterung in einem zweiten Bauschritt. Zudem entstand noch ein neues Rohwarenlager. Liebensteiner ist mit dieser hochmodernen und vollautomatischen Lagerhaltung ein Vorreiter in der Wellpappenbranche.
Konzept
Für das neuartige Lagerkonzept berücksichtigte HÖRMANN Intralogistics die spezifischen Eigenschaften der Wellpappe. Im Wesentlichen sind dies Gewicht und Volumen. Relativ großes Volumen bedeutet, dass in der Produktion eine hohe Anzahl an Paletten entsteht. Das relativ geringe Gewicht wiederum erlaubt einen gleichzeitigen Transport mehrerer Ladeeinheiten bei der Ein- und bei der Auslagerung. Je Regalbediengerät (RBG) Fahrt lassen sich so, abhängig von der Palettengröße, ein bis drei Paletten gleichzeitig transportieren und mit einem Spiel des Lastaufnahmemittels ein- oder auslagern. Eine Technik, die die Leistung des Regalbediengerätes um nahezu das Dreifache im Vergleich zu einem konventionellen Regalbediengerät steigert.
Diese immense Geräteleistung ermöglicht es, weite Wege effektiv zurückzulegen und so große Lagerkapazitäten durch ein extrem langes Hochregallager zu schaffen. Das 5-gassige Hochregallager ist mit fünf vollautomatischen Regalbediengeräten ausgestattet. Es versorgt gleichzeitig die Produktion, nimmt Fertigware aus der Produktion an und lagert zeitfenster- und abladestellengenau Fertigware Richtung Versand aus. Bei der Verlängerung des HRL konnten bei gleicher RBG-Anzahl knapp 20.000 Stellplätze dazugewonnen werden. Die Steuerung und Verwaltung der kompletten Anlage erfolgt durch das HÖRMANN intra Logistics System HiLIS, das über Schnittstelle mit dem Liebensteiner HOST-System kommuniziert. Nach ausgeklügelten Lagerstrategien errechnet HiLIS den Lagerplatz um ein Optimum an kurzen Fahrzeiten für das RBG, eine Gewichtsverteilung auf alle Gassen und einen hohen Lagernutzungsgrad zu erzielen.
Die HiLIS Anlagenvisualisierung unterstützt Bedienung und Kontrolle des Gesamtsystems mit einfachen, ergonomisch gestalteten Masken in Echtzeit. Die logistische Meisterleistung dabei ist, die Versandstrecken für einen Lkw so zu befüllen, dass die Materialströme aus allen Lagern dort nahezu synchron zusammenlaufen.
Highlights
Neubau und Erweiterung Hochregallager
- 5-gassiges Hochregallager: 186 bzw. 273 x 46 x 33 m (L x B x H)
- 14 Ebenen mit bis zu 36.000 bzw. 52.000 Stellplätzen
- 5 Regalbediengeräte in Einmastbauweise
- Flexible, bis zu dreifachtiefe Lagerung von Paletten unterschiedlicher Größe
- Höchste Flexibilität hinsichtlich der Lagerungsmöglichkeit unterschiedlichster Ladeeinheitengrößen mit bis zu drei Unterpaletten und palettenlos
- Einsatz von Rollen- und Kunststoffkettenförderern für schonenden Palettentransport
- Retrofit des bestehenden Hochregallagers sowie der bestehenden Versandhalle mit Anbindung an die neuen Bereiche
- Max. Größe der Ladeeinheiten 2.800 x 2.200 mm mit bis zu drei Unterpaletten
- Einzel-, Pärchen- und Tripletransport
- Installation eines neuen Lagerverwaltungssystems mit Integration der bestehenden Anlagenteile
Neubau Hochregallager für Rohwaren
- 3-gassiges Hochregallager: 97 x 25 x 13 m (L x B x H)
- Max. Ladungsabmessungen: 3,05 x 2,5 x 1,9 m (L x B x H)
- Max. Ladungsgewicht: 2 t
- 3 Regalbediengeräte mit jeweils 8 Teleskopgabelzinken
- Ein-/Auslagerleistung: 79 LE/h
- Hohe Lagerkapazität bei geringer Grundfläche
- Flexible Belegung der Regalfächer
- Transport und Lagerung ohne Unterpalette und Ladungssicherung
- Just-in-time Andienung zur Verarbeitung
- Lagerkapazität bis zu 1,5 Mio m²
Mit dem Neubau unseres dritten Hochregallagers sowie der Integration der bestehenden Hochregallager ergaben sich für die Logistik-Konzeption und -Realisierung besondere Herausforderungen. Diese wurden vom HÖRMANN Intralogistics Team hervorragend gemeistert. Jetzt sind wir für eine erfolgreiche Zukunft bestens gerüset.
Bernhard Schön
Inhaber und Geschäftsführer, Liebensteiner Kartonagenwerk
Referenz Kunert Wellpappe
Automatisches Kanallager für klein- und großformatige Paletten bei Kunert Wellpappe
Die Kunert Wellpappe Bad Neustadt GmbH & Co.KG gehört zur familiengeführten Kunert Gruppe. In der Kunert Gruppe arbeiten heute 1.900 Mitarbeiter in 16 Werken in Europa und Asien. Jährlich produziert die Kunert Gruppe 300.000 Tonnen Hülsen, Kantenschutz und Verpackungen aus Wellpappe sowie über 225.000 Tonnen Hülsenkarton. Am Standort Bad Neustadt entstand ein neues automatisches Hochregallager um Flächen für Produktionserweiterungen zu schaffen, sowie den veränderten Kundenanforderungen an kleinere Bestellmengen, kürzere Lieferzyklen und effiziente Bestandsvorhaltung gerecht zu werden. Mit einem innovativen Konzept übernahm HÖRMANN Intralogistics die Realisierung des neuen Lagers mit verbindender Fördertechnik. Besonderheit des viergassigen Kanallagers ist die mehrfachtiefe Quer-Lagerung von unterschiedlichsten Fertigwarenformaten auf verschiedenen Palettentypen sowie auf mehreren Unterpaletten.
Konzept
Die Packeinheiten werden von der Produktion mit einem Verteilerwagen zur Übergabe an die neue Fördertechnik transportiert. Bereits in der Produktion wird darauf geachtet, dass möglichst immer zwei gleiche Packeinheiten hintereinander transportiert werden, die dann im Hochregallagerbereich als Pärchen gefördert sowie ein- und ausgelagert werden können. Dies erhöht die Durchsatzleistung des Lagers deutlich. Eine Packeinheit kann bis zu sechs Unterpaletten haben. Über eine Konturenkontrolle werden die Packeinheiten zentriert und auf Länge, Breite, Höhe, Palettenbreite, Palettenlänge und Gewicht kontrolliert.
Die Fördertechnik bringt die Packeinheiten dann in die Vorzone des Hochregallagers, in dem ein Palettenkreislauf mit speziellen Kettenförderern und Rollenhubtischen die Bereiche Produktion, Hochregallager und Versandbereitstellung verbindet. Für die Einlagerung im neuen Kanallager werden die Packeinheiten am Einlagerstich mit Hilfe eines Lichtgitters exakt positioniert. Die Zweimast-Regalbediengeräte (RBG) sind mit Kettenförderern und Kanalfahrzeugen ausgestattet. In zwei Gassen des Lagers arbeiten die RBGs mit je einem Kanalfahrzeug, in den anderen beiden Gassen mit jeweils zwei Kanalfahrzeugen, um den Transport von Großpaletten abzuwickeln.
Die Kanalfahrzeuge sind akkubetrieben und werden im laufenden Betrieb am RBG geladen. Das Regalbediengerät nimmt die Packeinheit quer auf und lagert sie mit Hilfe der Kanalfahrzeuge mehrfachtief in den Lagerkanälen ein. Bei der auftragsbezogenen Auslagerung erhält das Lagerverwaltungs- und -steuerungssystem HiLIS über Schnittstelle vom bauseitigen HOST einen Auslagerungsauftrag. Die Ware wird von den Regalbediengeräten ausgelagert und über Fördertechnik Richtung Versandbereich transportiert. Es gibt verschiedene Verladebereiche für Lkw Heckbeladung und Lkw Seitenbeladung.
Ausgeklügelte Strategien für Lagerung und Transport unterschiedlichster Packeinheiten
Die besondere Herausforderung bei der Feinplanung und Realisierung des neuen Kanallagers bei Kunert Wellpappe liegt in den sehr unterschiedlichen Formaten sowie den großformatigen Packeinheiten mit mehreren Unterpaletten. Neben dem Transport dieser verschiedensten Packeinheiten auf einer speziellen Fördertechnik, bedurfte es eines ausgeklügelten Fachdetails, mit dem es möglich ist, die Großfächer sehr flexibel und volumenoptimal zu nutzen. Ungewöhnlich ist auch die Bauhöhe des Hochregallagers von ca. 42 m.
Highlights
- 4-gassiges Hochregallager in Silokonstruktion mit mehrfachtiefer Lagerung
- Abmessungen: 84 x 46 x 42 m (L x B x H)
- 19.000 Palettenstellplätze
- 2 Gassen für max. Ladungsabmessungen 2.300 x 2.600 x 2.200 mm (L x B x H)
- 2 Gassen für Großformate mit bis zu 6 Euro-Unterpaletten 3.000 x 2.600 x 2.200 mm (L x B x H)
- Hohe Dynamik durch Antipendel-Fahrkurvenregelung und Kamerapositionierung
- Einlagerleistung: 160 Paletten / h
- Auslagerleistung: 190 Paletten / h
- HiLIS Warehouse Management System
Maßgeschneidert auf unsere individuellen Anforderungen garantiert HiLIS, das Warehouse Management System von HÖRMANN Intralogistics höchste Flexibilität und Transparenz.
Mathias Kunert
Gesellschafter und Geschäftsführer, Kunert Wellpappe Bad Neustadt GmbH
AutoStore®
Referenz IDS

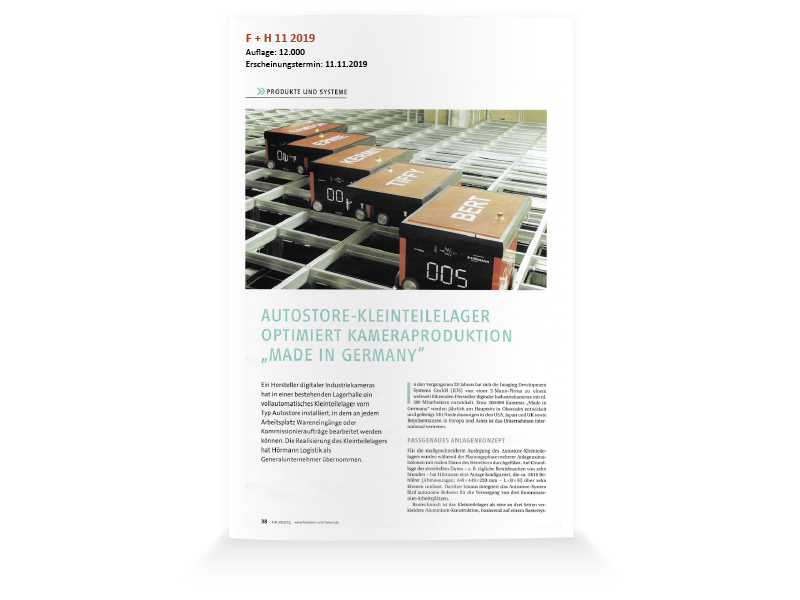

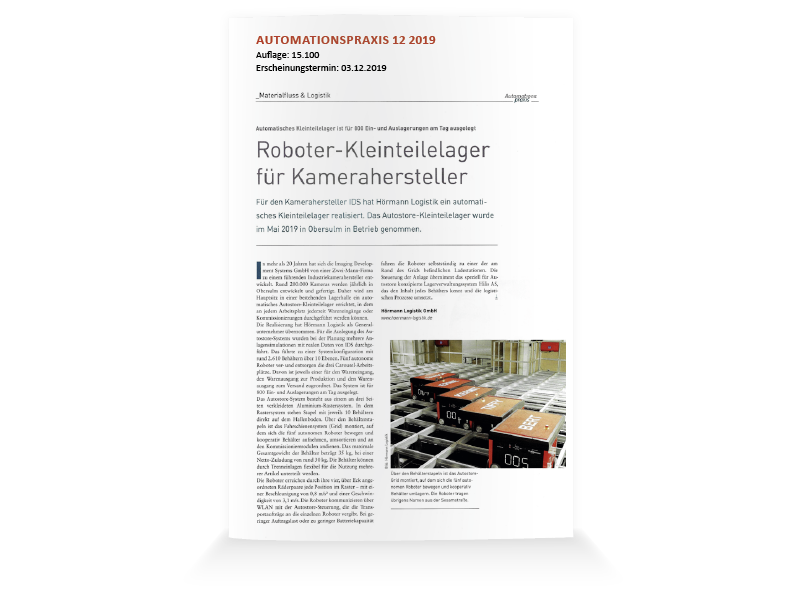

AutoStore® Kleinteilelager für IDS Imaging Development Systems in Obersulm
In mehr als 20 Jahren hat sich die Imaging Development Systems GmbH von einer 2-Mann-Firma zu einem weltweit führenden Hersteller digitaler Industriekameras mit rund 300 Mitarbeitern entwickelt. Rund 200.000 hochwertige Kameras "Made in Germany" werden jährlich in Obersulm entwickelt und gefertigt. Mit Niederlassungen in den USA, Japan und UK, sowie Repräsentanzen in Europa und Asien ist IDS international vertreten. Am Hauptsitz in Obersulm wird in einer bestehenden Lagerhalle ein vollautomatisches Kleinteilelager errichtet, in dem an jedem Arbeitsplatz jederzeit Wareneingänge oder Kommissionierungen durchgeführt werden können. Die Realisierung des innovativen Kleinteilelagers AutoStore® hat HÖRMANN Intralogistics als Generalunternehmer übernommen.
Konzept
Für die maßgeschneiderte Auslegung des AutoStore®-Systems wurden bei der Planung von HÖRMANN Intralogistics mehrere Anlagensimulationen mit realen Daten von IDS durchgeführt. Die täglichen Betriebszeiten von 10 Stunden führten, zusammen mit den weiteren Kundenanforderungen und den Simulationsergebnissen, zu einer Systemkonfiguration mit ca. 2.610 Behältern der Größe 649 mm x 449 mm x 220 mm (L x B x H) über 10 Ebenen. Die 5 autonomen Roboter ver- und entsorgen die drei Carousel-Arbeitsplätze.
Davon ist jeweils einer für den Wareneingang, den Warenausgang zur Produktion und den Warenausgang zum Versand zugeordnet. Das AutoStore®-System besteht aus einem an drei Seiten verkleideten Aluminium-Rastersystem in den Gesamtabmessungen von 10,6 m x 11,2 m x 2,4 m (L x B x H) exklusive der Service-Bühne. In dem Rastersystem stehen Stapel mit jeweils 10 Behältern direkt auf dem Hallenboden. Über den Behälterstapeln ist das Fahrschienensystem (Grid) montiert, auf dem sich die fünf batteriebetriebenen, autonomen Roboter bewegen und kooperativ Behälter aufnehmen, umsortieren und an den Kommissioniermodulen andienen.
Das maximale Gesamtgewicht der Behälter beträgt 35 kg, bei einer Netto-Zuladung von rund 30 kg. Zur Absicherung des Maximalgewichts findet an den Ports eine Übergewichtsprüfung statt. Die Behälter können durch Trenneinlagen flexibel für die Nutzung mehrerer Artikel unterteilt werden.
Das System ist für 800 Ein- und Auslagerungen am Tag ausgelegt. Die Steuerung der Anlage übernimmt das von HÖRMANN Intralogistics speziell für AutoStore® konzipierte Lagerverwaltungs- und –steuerungssystem HiLIS AS. AutoStore® kennt „nur“ die Behälternummer im System, nicht aber den Inhalt. Das übergeordnete LVS HiLIS AS kennt den Inhalt jedes Behälters, übernimmt die übergeordnete Verwaltung und Steuerung des AutoStore®-Systems und setzt die logistischen Prozesse inklusive der Schnittstellen zum ERP-System um. Die verständliche, grafische Benutzeroberfläche von HiLIS AS stellt via Touch-Screen klare Arbeits- und Kommissionieranweisungen zur Verfügung. Zusätzlich unterstützt HiLIS AS permanente Inventurprozesse, Leerbehälter-Einbringung, Status-Dialoge, Sonderzugriffe auf die Behälter und vieles mehr.
Das AutoStore® Kleinteilelager bei IDS in Obersulm wurde im Mai 2019 in Betrieb genommen.
